Für Eingangsspannungen bis 40 VDC (28 VAC)

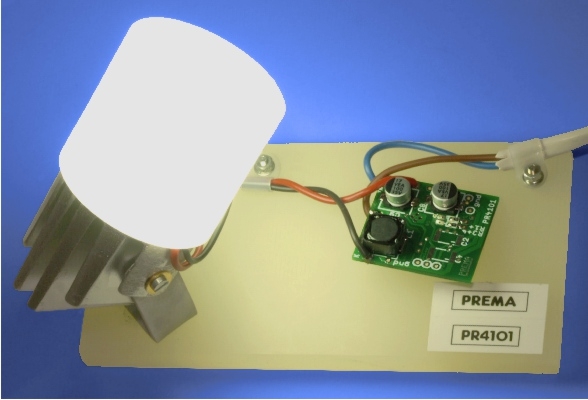

PREMA IC PR4101

Durch die maximale Eingangsspannung von 40 V ist der PR4101 u. A. für die Anwendung von LED Leuchten in 12 / 24 V Netzen designed (auch Retrofit-Anwendung). Je nach Außenbeschaltung sind von 100 mA bis mehrere Ampere einzelne oder mehrere LEDs zu betreiben.
Bei entsprechender Anwendung ist eine Effizienz von > 90 % zu erreichen. Der LED Strom kann mit einem niederohmigen Widerstand (< 1 Ohm) individuell angepasst werden.
Neben zahlreichen Abschaltfunktionen wegen LED- oder IC-Überhitzung zählt ein Standby-Strom < 35 µA im ausgeschalteten Modus als Herausstellungsmerkmal. Des Weiteren gehören PWM-Dimming und Softstart zu den Eigenschaften, die je nach Außenbeschaltung genutzt werden können.

Anwendungen

• Beleuchtung (z.B. Halogen Retrofit-Anwendung)
• Warnbeleuchtung / Hinweiszeichen
• LCD Hintergrundbeleuchtung
• Automobilbeleuchtung

LEDs ohne externen MOSFET betreiben

PREMA IC PR4102

Der PR4102 ist in der Lage LEDs ohne externen MOSFET mit Strömen < 45 mA zu betreiben. Abhängig von der Eingangsspannung können dabei bis zu 5 weiße LEDs in Reihe geschaltet sein.

Zusätzlich lässt sich der LED Strom bequem mit einem niederohmigen Widerstand an individuellen Gegebenheiten anpassen. Zusätzlich ist PWM Dimmung möglich.

Anwendungen

• Signalleuchten
• Design-LEDs
• Anwendungen mit kompaktem Design

Kompakter LED-Teiber bis 20 VDC (14 VAC)

PREMA IC PR4103

Das Schalten einer Gate Spannung von bis zu 5,8 V ermöglicht LED Ströme von über 1 A.

Dabei besitzt der PR4103 ein SOT23-5 Gehäuse mit kleinsten Dimensionen. Zuverlässig schaltend wie der PR4101, kann der PR4103 mit Eingangsspannungen bis 20 VDC betrieben werden. (bis 14 VAC)

Anwendungen

• Beleuchtung (z.B. Halogen Retrofit-Anwendung; Ersatz für Glühbirnen)
• Anwendungen mit kompaktem Design
• Beleuchtung im Automobil
• LCD Hintergrundbeleuchtung
